현대 건축·토목 현장에서 옹벽(擁壁, retaining wall)은 경사면의 사면 붕괴를 방지하고, 지반을 안정화하며, 레벨 차가 있는 지형을 효율적으로 이용하기 위해 필수적인 구조물입니다. 옹벽의 종류를 이해하려면, 우선 옹벽이 수행해야 할 역할과 기본적인 구조 원리를 살펴본 뒤, 이를 바탕으로 구분되는 주요 형식들을 하나씩 살펴보는 것이 좋습니다.
1. 옹벽의 기본 기능과 설계 고려 요소
사면 안정화
경사진 지형에서 흙막이 기능을 수행해 낙석·사면 붕괴를 방지
흙의 측압, 물의 배수압, 지진 시 관성력 등에 대한 저항이 필요
수직·수평 하중 저항
흙의 측압(지반압력)에 대한 저항
옹벽 자체 중량과 활하중(탑재하중)을 통해 안정 확보
배수
옹벽 뒤쪽에 침투한 지하수가 옹벽에 과도한 수압을 가하지 않도록
배수공, 배수층, 배수포 등이 설계 요소
경제성·시공성
구조적 안전을 확보하면서도 공사비·시공기간을 최소화
현장 여건(지형, 지질, 기후 등)에 맞춘 최적의 옹벽 형식 선택
2. 옹벽의 분류 체계
옹벽은 크게 구조 형식과 재료·시공 방식에 따라 분류할 수 있습니다. 이 중 구조 형식별 분류가 가장 일반적이며, 대표적으로 다음과 같은 유형이 있습니다.
구조 형식정의 및 원리
중력식 옹벽
옹벽 자체 중량으로 흙의 측압을 저항하는 방식 (보통 콘크리트 블록, 석재, 콘크리트 블록쌓기 등)
캔틸레버 옹벽
슬래브(판)와 베이스 플레이트가 ‘ㄱ’자 구조를 이루어 벽체의 적절한 비틀림, 전도 저항을 확보
판형 옹벽
얇은 판(steel plate, sheet pile 등)을 지반에 박아 흙막이 역할 수행, 앵커나 토치 지보(soil anchor)와 복합
앵커식 옹벽
지반 내부에 앵커(stressbar)를 심어 케이블 힘으로 벽체를 뒤에서 잡아주는 보강 방식
가비온 옹벽
철망 바스켓(gabion)에 자갈·돌을 충전하여 유연성과 투수성을 활용, 작은 높이의 옹벽에 적합
3. 중력식 옹벽 (Gravity Wall)
3.1 개념 및 작동 원리
중력 저항 방식: 벽체 자체의 무게로 흙의 측압을 상쇄.
재료: 일반적으로 단순 콘크리트 블록, 석재, 가공된 PC 블록(Precast Concrete Block) 등을 사용.
시공 특징: 간단한 기초 공사와 벽체 쌓기 방식으로 별도의 앵커나 보강재가 필요 없으나, 높이가 높아질수록 벽두께가 커져 경제성이 떨어질 수 있음.
3.2 장·단점
장점
구조가 단순하여 설계·시공이 비교적 쉽고 안정적
추가 보강 요소 불필요, 유지보수 간편
단점
고(高)옹벽에 부적합: 벽두께가 커져 토지 이용 효율 저하
자재 중량이 커 운반·시공비 증가
3.3 적용 사례
도로 및 철도 옆 낮은 사면 안정화
정원·조경용 경계 옹벽
주차장 경사면 안정화 등

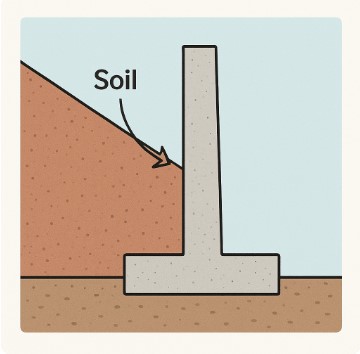

4. 캔틸레버 옹벽 (Cantilever Wall)
4.1 구조 및 원리
ㄱ자 단면: 상부 벽체(wall stem)와 하부 슬래브(base slab)로 구성
작동 원리: 벽체가 흙의 횡방향 힘에 대해 모멘트 저항, 기초 슬래브는 전도·활동 저항 제공
재료: 현장타설 콘크리트가 일반적이며, 철근콘크리트로 보강
4.2 설계 고려 사항
토피 너비: 기초 슬래브 뒤쪽(heel)과 앞쪽(toe)의 길이 비율
슬래브 두께 및 철근 배근: 전단 및 휨에 대한 충분한 저항 확보
배수 및 배수판: 물이 차 수압 증가를 막을 수 있도록 필수
지반 지지력: 지반 개량이 필요할 수 있음
4.3 장·단점
장점
상대적으로 높은 옹벽에도 경제적 (중력식보다 얇은 단면)
일정 이하 높이에서는 매우 범용적으로 사용
단점
기초 지반 지지력이 낮으면 지반 개량 비용 발생
설계·시공이 중력식보다 복잡, 철근 배근에 대한 숙련도 요구
5. 판형 옹벽 (Sheet Pile Wall)
5.1 판재 및 토치 시스템
재료: 강판(steel sheet pile), 콘크리트 판(콘크리트 라인 판) 등
원리: 지반에 판형 재료를 박아 측압 저항, 앵커나 토치(soil nail)와 함께 사용
시공 방식: 진동/진동침투 방식으로 판재 식립
5.2 보강 방법
앵커식 판벽: 앵커 케이블로 벽체를 후방에서 잡아주어 추가 저항 제공
토치식 판벽: 지반 내 깊이 삽입된 토치가 땅을 지지하여 벽체의 전도 방지
5.3 장·단점
장점
비교적 짧은 기간 내 설치 가능
제한된 공간에서도 시공 용이
단점
내식성, 피로균열 등 내구성 관리 필요
대규모 지하 구조물 및 고높이 옹벽에는 한계
6. 앵커식 옹벽 (Anchored Wall)
6.1 앵커 구조
앵커: 강재 케이블이나 강봉(stressbar)을 지반 깊숙이 설치
앵커 헤드: 옹벽 벽체에 연결, 케이블 장력으로 벽체를 뒤에서 지지
6.2 적용 및 특징
높은 옹벽: 자체 구조로 충분한 저항을 얻기 어려운 고옹벽에 유리
협소·밀집지역: 앵커식은 기초 면적이 작아 도심지에 적합
단기 공사: 앵커 장력 조절만으로 다양한 보강 단계 구현 가능
6.3 장·단점
장점
높은 옹벽에서도 경제적
현장 여건 맞춤형 설계 가능
단점
앵커 장력 관리·유지보수 필요
초기 공사비가 높고, 시설물 안전 관리 요구
7. 가비온 옹벽 (Gabion Wall)
가비온 옹벽은 철망 바스켓(gabion basket)에 돌이나 자갈을 채워 쌓아 올리는 방식으로, 유연성 및 투수성을 동시에 확보하는 구조입니다.
구성 및 장점
철망 바스켓에 충전된 돌 틈새로 물이 배수되어 수압 부담이 적음
구조 자체가 유연하여 지반 침하나 동결융해 등에 탄력적으로 대응
주변 경관과 조화롭고, 친환경적 이미지 부여
단점 및 적용 한계
높이가 너무 높으면 안정성 확보가 어려워 보통 3~4m 이하 적용
철망 부식 방지를 위한 메쉬 코팅 및 주기적 점검 필요
8. 혼합형 옹벽 (Composite／Hybrid Wall)
혼합형 옹벽은 앞서 살펴본 여러 형식을 복합적으로 적용해 각 방식의 단점을 보완한 구조입니다.
대표 사례
캔틸레버식 + 앵커식: 슬래브 기반 캔틸레버 옹벽에 앵커를 추가해 고높이 옹벽에 안정성 강화
판벽 + 가비온: 내측 판벽으로 흙막이 후 외측에 가비온 쌓아 경관·배수성 확보
장·단점
장점: 각 방식의 장점을 융합해 고강도·고효율 구조 구현 가능
단점: 설계·시공 복잡, 공사비 상승 가능성
9. 지반개량 겸용 특수 옹벽
지반이 연약하거나 지하 구조물 이설이 필요한 현장에서는 지반개량과 옹벽 구조를 동시에 적용합니다.
지반 개량 공법
심층혼합처리(Deep Soil Mixing, DSM)
혈암(Grouting)
지반보강파일(Micro Pile)
적용 예시
연약지반에 DSM 기둥을 타설한 후 캔틸레버 옹벽 시공
지하수위가 높아 그라우팅 후 중력식 옹벽 설치
10. 옹벽 시공 절차
현장 조사 및 기초 설계
지반 보수력, 지하수위, 경사도 조사
배수 계획 및 주변 구조물 영향 분석
기초 공사
충분한 지반 개량(필요 시)
기초 베이스 슬래브 타설 또는 판벽 식립
벽체 설치
콘크리트 타설(중력·캔틸레버식)
판벽 진동 식립 및 앵커 설치(판형·앵커식)
가비온 쌓기(혼합형 시 보조)
배수로·배수판 설치
옹벽 후면에 배수공·배수층 설치
배수판(weeping tile) 및 집수구 설치
마감 및 복토
옹벽 상부 마감(조경, 블록 등)
옹벽 후면 토사 복토 및 다짐
점검 및 개통
완공 전 구조안정성·배수 성능 시험
필요 시 계측장비(변위계·지하수위계) 설치
11. 경제성 비교
옹벽 종류초기 공사비유지보수비시공 기간적정 높이 범위시공 복잡도
중력식
낮음
낮음
짧음
0–3m
하
캔틸레버식
중간
낮음
중간
3–6m
중
판형(앵커 포함)
중간~높음
중간
짧음
6–10m
높음
앵커식
높음
중간
중간
6–12m
높음
가비온
낮음
중간
짧음
0–4m
하
혼합형／특수형
높음
높음
김
10m 이상
매우 높음
Tip: 높이 6m 이상 고 옹벽은 앵커식·판형·혼합형이 경제적이나, 유지보수까지 고려해 설계해야 합니다.
12. 유지관리 및 점검 포인트
배수 상태 확인
배수공 막힘 여부, 배수판 손상 여부 주기적 점검
균열 및 변형 계측
콘크리트 벽체 균열, 판벽 변위 계측
부식·부패 방지
철골·철망 부식 상태, PC 블록 줄눈 상태 관리
지반 침하 모니터링
앵커 장력 변화, 토사 복토부 침하 관측
환경 요인 점검
동결융해, 지진·폭풍 시 구조물 이상 유무 확인
위에서 살펴본 옹벽의 모든 종류는 현장 여건과 설계 목적, 경제성, 시공·유지관리 여건을 종합 고려해 선택해야 합니다. 특히 고 옹벽이나 연약지반에서는 혼합형·앵커식·지반개량 겸용 옹벽이 더욱 안전하고 경제적인 대안이 될 수 있습니다.
