콘크리트 대비 철근비율 계산법: 최소·균형·최대 철근비 쉽게 이해하기

콘크리트 대비 철근 비율(철근량비, ρ\rho)을 구하는 방법은 부재 형상(보, 기둥, 슬래브 등)과 배근 방식(단철근보, 양단 철근보, 원형 기둥 등)에 따라 약간씩 다릅니다. 다만 일반적으로 ‘해당 부재 단면의 콘크리트 영역 대비 철근 단면적’을 비로써 나타내는 것은 동일합니다. 아래에서는 가장 기본적인 직사각형 단면 보(Singly Reinforced Rectangular Beam)를 예시로 들어, 철근비(ρ\rho) 계산 과정을 단계별로 정리해 드리겠습니다.

1. 기본 개념과 정의

철근 단면적 (AsA_s):
- 실제 부재(보, 기둥, 슬래브 등)에 배근된 철근의 단면적 합을 의미합니다.
- 예: 인장부에 지름 16mm 철근 3개가 있다면, 각 철근의 단면적(=π×82≈201.06 mm2= \pi \times 8^2 \approx 201.06 \text { mm}^2)을 3개 합산 → As=3 ×201.06=603.18 mm2A_s = 3 \times 201.06 = 603.18 \text { mm}^2
콘크리트 단면적
- 부재에 따라 계산 방법이 다릅니다.
- (1) 직사각형 단면 보의 경우: 유효폭(b) × 유효깊이(d) 를 사용하는 경우가 일반적이며, 철근비 ρ\rho는 아래 식으로 정의합니다.ρ=Asb⋅d \rho = \frac{A_s}{b \cdot d}
- (2) T형 보: 플랜지(flange) 부 또는 거더(web) 부의 유효폭을 설정해야 함
- (3) 기둥(Column): 보통 기둥 전체 단면적(가령 b×hb \times h, 혹은 원형 단면은 πD2/4\pi D^2 / 4) 대비 철근 단면적의 비 ρ=AsAc\rho = \frac{A_s}{A_c} 를 구하기도 함
- (4) 벽체(Wall): 벽 두께 × 벽 폭(길이)에 따른 전체 단면적을 쓰며, 매트철근(배근) 면적 합을 나누기도 함

※ 유효깊이(d): **콘크리트 압축면(압축측 표면)**으로부터 인장철근의 중심까지의 거리를 의미합니다. 설계 시 인장부 철근 중심축까지를 기준으로 하는 이유는, 인장 영역에서 실제로 작용하는 유효 단면 높이를 고려하기 위함입니다.

2. 계산 절차 (예시: 직사각형 단면 보)

다음 예시는 단순화된 가정이지만, 실제 구조물 설계도면 상의 정보를 바탕으로 계산하는 과정을 요약했습니다.

부재 치수 파악
- 폭(bb) = 300 mm
- 전체 높이(hh) = 500 mm
- 보호층(피복두께, cover) 및 철근직경을 감안한 유효깊이(dd) = 450 mm (예시)
인장 철근 정보 파악
- 인장부 철근: SD400 D16 (지름 16 mm) 3개 → 각각의 단면적은 π×(8)2=201.06 mm2\pi \times (8)^2 = 201.06 \text{ mm}^2
- 합산 단면적: As=3×201.06=603.18 mm2A_s = 3 \times 201.06 = 603.18 \text{ mm}^2
철근비(ρ\rho) 계산ρ=Asb⋅d=603.18300×450=603.18135,000≈0.00447=0.447% \rho = \frac{A_s}{b \cdot d} = \frac{603.18}{300 \times 450} = \frac{603.18}{135,000} \approx 0.00447 = 0.447\%
계산 결과 해석
- 구한 ρ\rho값이 코드에서 요구하는 최소 철근비(ρmin\rho_{min}) 이상인지 확인 (예: ρmin≈0.25fck/fy\rho_{min} \approx 0.25 \sqrt{f_{ck}} / f_y 등)
- 설계 상 제한(ρmax\rho_{max}) 이하인지 확인하여 취성 파괴(과다배근) 위험이 없는지 검토
- 예) ρmin=0.003≈0.3%\rho_{min} = 0.003 \approx 0.3\% 이고, ρmax=0.75ρbal≈0.025\rho_{max} = 0.75\rho_{bal} \approx 0.025 정도라면,
  - ρ=0.00447\rho = 0.00447 (약 0.45%)이므로, 최소 철근비보다 크고 최대 철근비보다 작아 “적정 범위”라고 판단

3. 다른 부재 형태에서의 주의점

기둥(Column) 철근비
- 기둥은 축력(N)과 휨 모멘트(M)가 함께 작용하므로, 단면 전부( AcA_c ) 대비 종방향 철근(주근)의 단면적 합( AsA_s )으로 비(ρ\rho)를 정하는 경우가 많습니다.
- ρ=AsAc,Ac=b×h (직사각형 기둥),πD24 (원형 기둥)\rho = \frac{A_s}{A_c}, \quad A_c = b \times h \ (\text{직사각형 기둥}), \quad \frac{\pi D^2}{4} \ (\text{원형 기둥})
]
- 예: 국내 기준(기둥 설계)에서는 ρmin≈0.01\rho_{min} \approx 0.01, ρmax≈0.08\rho_{max} \approx 0.08 선에서 규정.
슬래브(Slab) 철근비
- 슬래브는 두께가 얇고 넓은 판 요소로, 폭이 매우 넓으므로 보통 단위폭(1m 폭) 당 철근단면적으로 비교합니다.
- ρ=As/(슬래브 1m 폭)d\rho = \frac{A_s / \text{(슬래브 1m 폭)}}{ d }
]
- 설계 시, 장변·단변 방향으로 나눠 철근비를 각각 검토합니다.
T형 보(T-beam) 또는 복합 단면
- 플랜지(flange)나 리브(rib) 영역에 대한 유효폭(beffb_{eff})을 설계기준에 따라 설정한 뒤, 유효깊이(dd)와 곱하여 ρ\rho를 구합니다.
- 단순 직사각형 단면보와 동일하게 ρ=Asbeff×d\rho = \frac{A_s}{b_{eff} \times d}이지만, beffb_{eff} 계산이 까다로울 수 있음.

4. 실무 팁 및 유의사항

유효깊이(d) 산정:
- 피복두께(cover), 철근 지름, 스터럽(횡보강근) 등 복합된 요소를 감안해야 합니다. 도면상 표기된 “d = h - (cover + 주근지름/2 + 스터럽 지름)” 형태로 추정.
- 실제 시공 오차가 있을 수 있으므로, 정확도 높은 설계가 필요한 경우 여유를 두거나 검사로 확인.
철근 직경·개수 파악:
- 오차 없이 정확히 합산해야 합니다(16mm인지 19mm인지, 3개인지 4개인지 등).
- 복수 단(2단, 3단) 배근 시, 각 단별로 철근 면적을 합산하되, 유효깊이가 서로 다르면 “등가 단일철근위치”를 간주하는 방법(설계 시) 등이 필요할 수도 있습니다.
코드별 최소·최대 철근비와 비교:
- 국내 KDS(구 KBC, 건축구조기준), KCI(한국콘크리트학회), 미국 ACI 318 등 설계 기준마다 미세하게 다른 공식을 제시.
- 최소·최대 철근비는 구조 부재 유형(보, 기둥, 벽 등)과 내진성능 요구 여부에 따라 달라질 수 있으므로, 해당 부재가 어떤 용도(내진요구, 비내진요구)인지 반드시 확인.
실제 검사 시(기존 구조물)
- 기존 건물이나 구조물에서 도면이 없을 때는 철근 스캐너(GPR)로 피복두께와 배근 간격, 직경 등을 추정 → 일부 코어 채취나 외부 노출로 추가 확인하여 오차를 줄임.
- 확인된 철근 단면적 합과 실제 부재 단면을 대조해 ρ\rho를 구하고, **안전성 재평가(내하력, 균열 검토 등)**를 수행.

5. 요약

철근비(ρ\rho) = 철근 단면적 (As)콘크리트 단면적 (b×d)\frac{\text{철근 단면적 }(A_s)}{\text{콘크리트 단면적 }(b \times d)}.
직사각형 단면 보 기준으로 ρ=Asb⋅d\rho = \frac{A_s}{b \cdot d}가 가장 대표적인 공식.
기둥이나 슬래브 등 다른 부재에서는 부재 형상에 맞춰 ρ=AsAc\rho = \frac{A_s}{A_c} (기둥) 또는 단위폭(슬래브) × 유효깊이를 적용.
산출된 ρ\rho값이 최소 철근비(ρmin\rho_{min}) 이상, 최대 철근비(ρmax\rho_{max}) 이하인지 확인하여 배근이 적정 범위에 있는지 점검해야 함.

6. 간편 공식 적용

콘크리트 대비 철근 비율 계산은 일반적으로 "철근량 비율" 또는 "철근비 (Reinforcement Ratio)"라고 불리며, 구조물 설계에서 매우 중요한 요소입니다. 계산 방법은 다음과 같습니다:

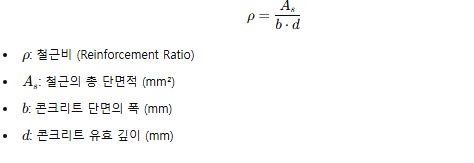

✅ 철근 비율 계산 공식

✅ 예시 계산

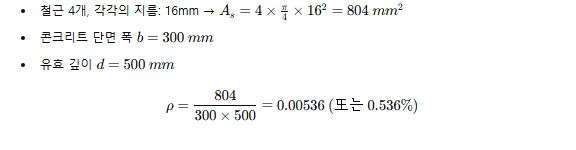

예를 들어, 다음과 같은 값이 있다고 가정해 봅니다.

철근 4개, 각각의 지름: 16mm → As=4×π4×162=804 mm2A_s = 4 \times \frac{\pi}{4} \times 16^2 = 804 \ mm^2
콘크리트 단면 폭 b=300 mmb = 300 \ mm
유효 깊이 d=500 mmd = 500 \ mm

ρ=804300×500=0.00536 (또는 0.536%)\rho = \frac{804}{300 \times 500} = 0.00536 \ (\text{또는 } 0.536\%)

✅ 철근비 권장 범위 (기준에 따라 다름)

최소 철근비: 약 0.2% ~ 0.3%
최대 철근비: 보통 4% 이하 (너무 많으면 시공성 문제 발생)

정리하자면, 설계·시공 단계에서는 도면 상의 철근 개수와 배치를 토대로 ρ\rho를 계산하고, 기존 구조물 평가 시에는 비파괴 검사와 일부 개구(코어 채취) 등을 통해 실제 배근을 파악한 뒤 같은 방식으로 ρ\rho를 추정합니다. 그리고 이 ρ\rho가 설계 기준에서 요구하는 최소·최대 범위 내에 존재하면 구조적으로 적정한 배근 상태라고 판단할 수 있습니다.
